コイル加熱ロータリーディスクドライヤー

動作原理

コイル加熱式ロータリーディスクドライヤーは、高効率の伝導式連続乾燥装置です。伝熱壁を介して熱を材料に伝えます。蒸気の一部が外殻とシリンダーの内壁の間の環状空間に入り、内壁を通して材料を加熱します。ドレンは底部のドレンポートから排出されます。蒸気の別の部分がメインシャフトとコイルに入り、それらを加熱し、ドレンロータリージョイントを通って凝縮水が排出されます。シャフトが回転すると、インペラとコイルが連携して材料を徹底的に撹拌して加熱し、材料とシャフトおよびコイルの間の接触を最大限に高めます。二次蒸気は外殻上部の蒸気室から誘引通風ダクトを通って排出されます。ダクト内はわずかな真空に保たれ、排気蒸気の流出を防ぎ、過度の冷気の吸収を防ぎます。メインシャフトに取り付けられ、加熱コイルの間に配置されたストリッパープレートは、材​​料を前方に推進するだけでなく、セルフクリーニングデバイスとしても機能し、シャフトとシリンダー壁からコーティングを除去して優れた熱伝達を維持します。

装置パラメータ

設備の利点

1. コイル加熱ロータリーディスクドライヤーは、外部ジャケットとメインシャフトコイル/スチームボックスを使用して蒸気を循環させ、加熱表面積を増やします。この構造と動作原理により、高い熱効率、低いエネルギー消費、簡単な操作、良好な使用環境を実現します。

2. 加熱コイルの間にあるメインシャフトに取り付けられた材料ストリッパーは、材料を前方に推進するだけでなく、自己洗浄特性も提供します。可動式加熱システムにより、導体との完全な接触が保証されます。

3. 排気フードおよび配管にステンレス鋼を採用し、耐食性を高め長寿命化を図ります。

4. 自動水移送システムは蒸気凝縮水をボイラーにリサイクルして戻し、エネルギー消費を削減し、水を節約します。

当社の強み: 山東成明は、生産と運営を通じて高い基準と厳格な品質管理を一貫して遵守しています。当社はカスタマイズされた製品設計を提供し、アフターサービスには設置、試運転、トレーニング、メンテナンスが含まれます。

プロジェクト事例: 当社の装置はロシア、韓国、カザフスタン、ベトナム、インドネシアなどで使用されています。

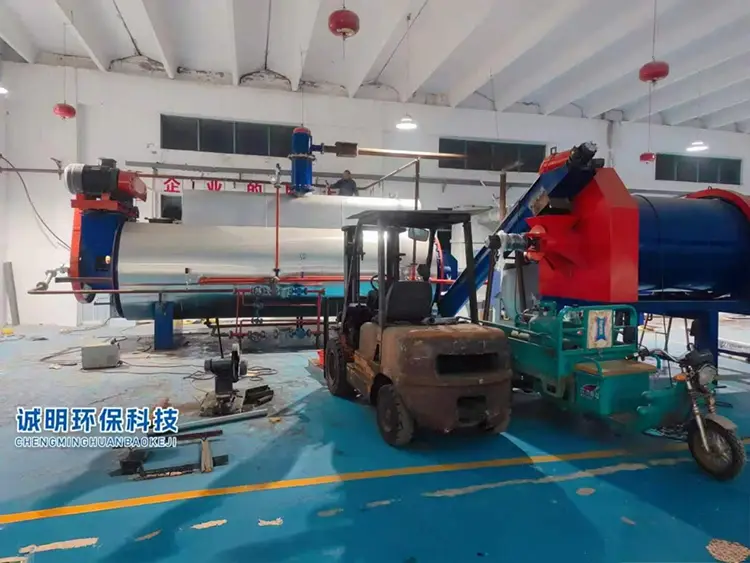

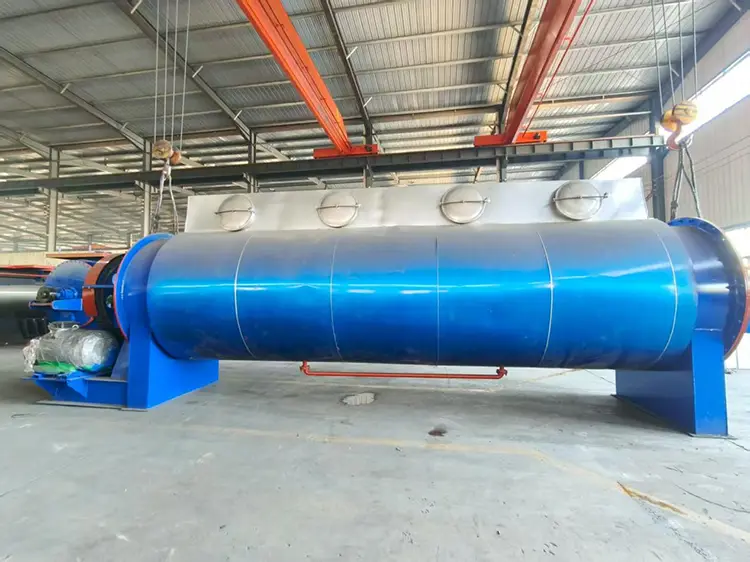

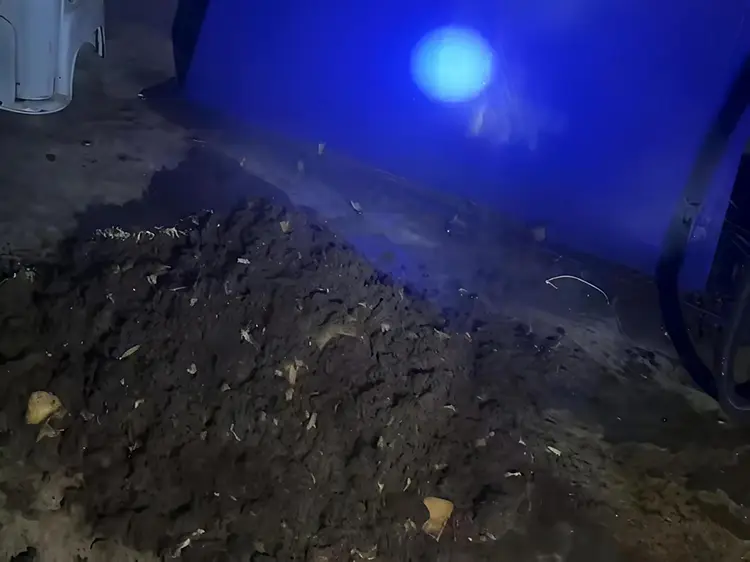

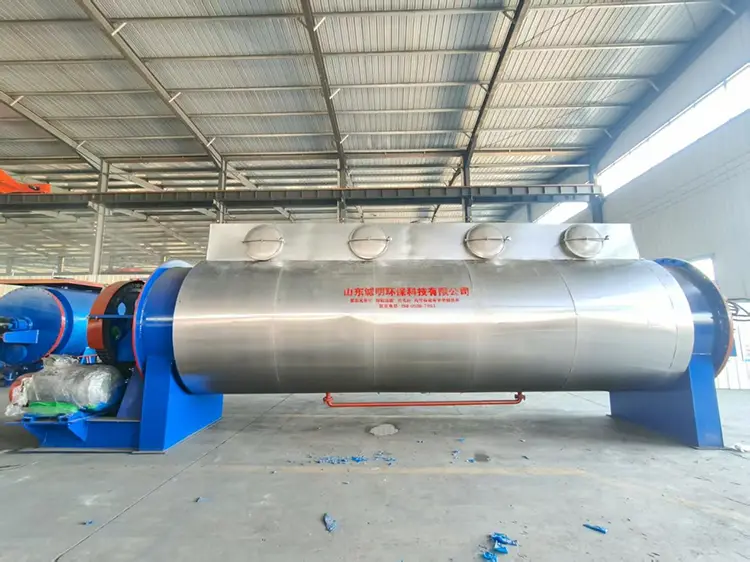

現場写真

証明書
