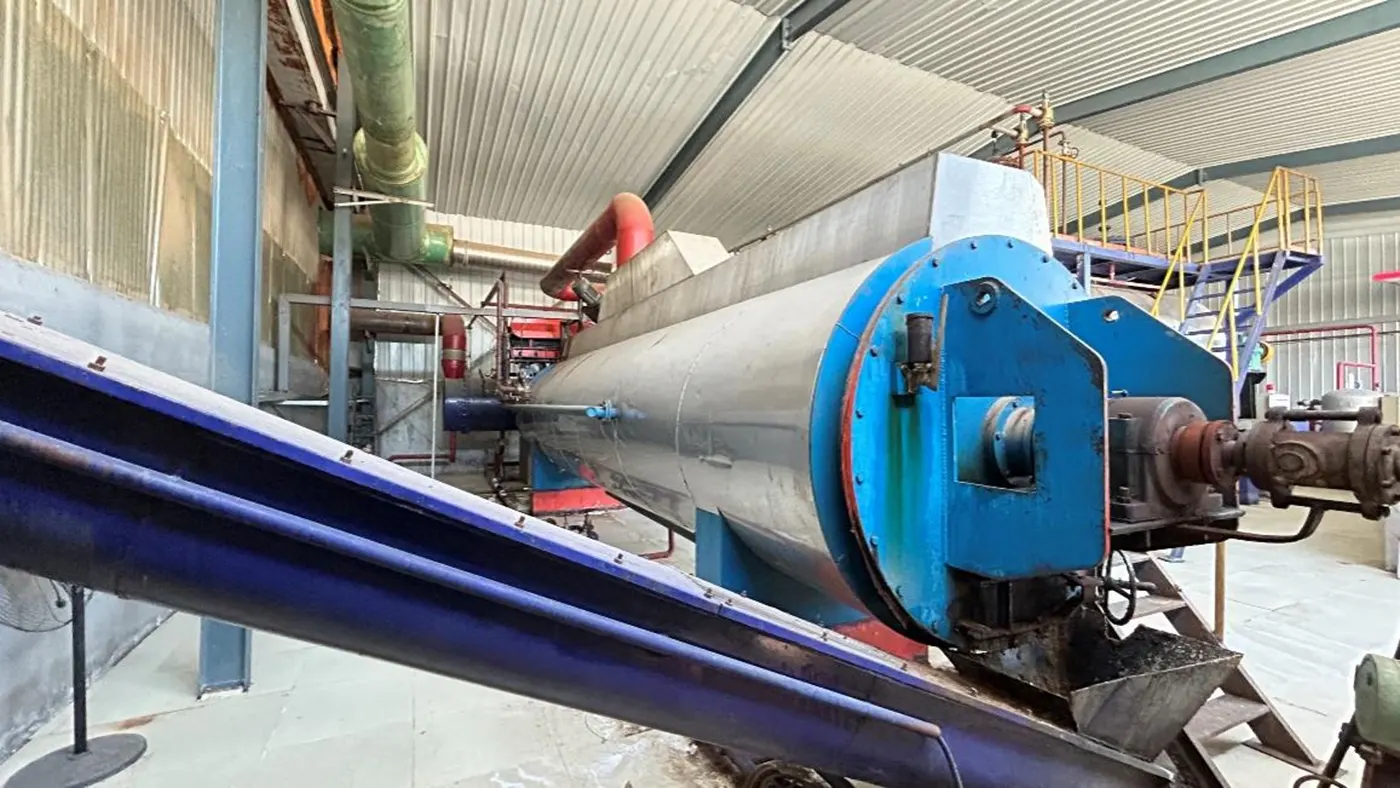

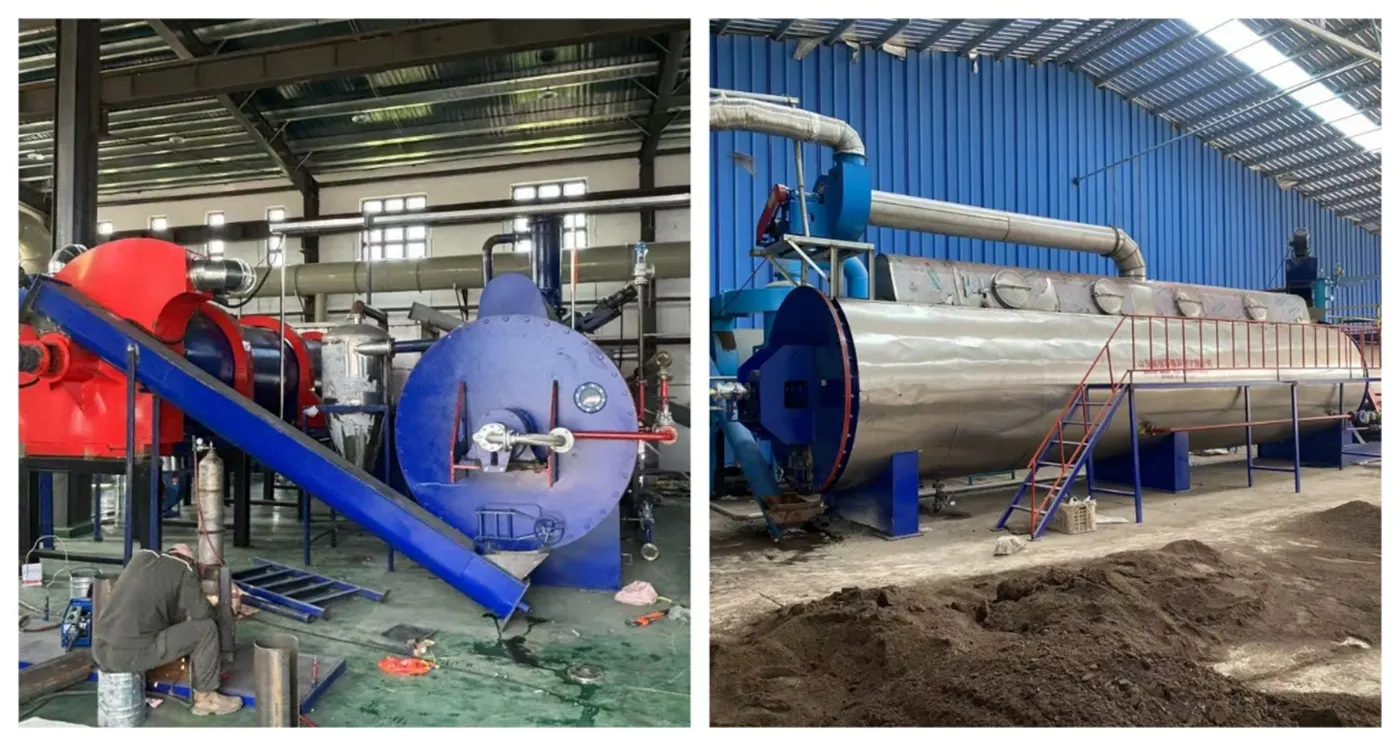

フェザーパウダードライヤー

部品名

コア機能

デザインの特徴

本体筐体

密閉された乾燥空間を形成するための材料およびコンポーネントの搬送

この部品の材質はステンレス鋼または炭素鋼で、滑らかな内壁は固着防止加工が施されており、一部のモデルには熱損失を低減するための断熱層が装備されており、省エネ率は15%〜20%に達します。

コイルシステム

熱媒体から熱を伝達するコア熱交換コンポーネント

コイルは材料との接触面積を増やすためにらせん状または列状に配置されています。材料の粒子サイズに応じてチューブの間隔を調整できます（たとえば、羽毛パウダーの乾燥にはΦ57〜89mmのコイルがよく使用されます）

撹拌装置

均一な熱交換を確保するために材料を回転させます

撹拌パドルは耐摩耗性の素材で作られており、一般的にはマンガン鋼が選択されます。 また、ブレードの角度は調整可能です (さまざまな粘性材料に適応し、凝集を避けるため)。一部モデルにはコイル表面への物質の付着を防ぐスクレーピング機能が付いています。

熱媒体送出システム

高温の熱媒体を供給・循環

熱媒体の温度や流量を正確に制御できる熱媒体ポンプ、バルブ、フィルターなどを内蔵（圧力調整弁付き蒸気システム、温度調節器付き熱油システムなど）

換気・除湿システム

水蒸気を排出して乾燥した環境を維持します

誘引通風ファン、粉塵を分離できるサイクロンセパレーター、排気ガスを浄化するバグフィルターが含まれており、低温乾燥シナリオに適した除湿装置も装備できます。

送電・放電システム

撹拌装置を駆動して完成品を出力します

減速モーターによって駆動され、速度は調整可能です (通常は材料の乾燥速度に合わせて 5 ～ 15r/min)。吐出口には吐出量と吐出速度を制御するゲートが装備されています

モデル

CMH-1

タンク寸法(mm)

φ1400/1600

タンク長さ(mm)

3062

放熱面積 (m3)

7.2

設計圧力(MPa)

1.65

設計温度 (°C)

166

モーター出力(kW)

37
